拓扑优化基本操作入门(Opti-struct)

拓扑优化在机械设计中具有重要的作用。拓扑优化(topology optimization)是一种根据给定的负载情况、约束条件和性能指标,在给定的区域内对材料分布进行优化的数学方法,是结构优化的一种。结构优化可分为尺寸优化、形状优化、形貌优化和拓扑优化。

如何利用拓扑优化方法,使得结构设计更合理,制造成本更低是工程师重要考虑的方向。

本片文章,介绍一下opti struct中对于拓扑优化的基本操作和心得。



  • 一般操作
  • 左键LM选择,右键RM取消
  • Ctrl+LM移动鼠标=旋转视图
  • Ctrl+RM移动鼠标=平移视图
  • Ctrl+roll=放大缩小视图
  • Shift+LM移动鼠标=框选
  • 1选择求解器
  • 2导入外部模型
  • 3网格划分
  • 4定义材料
  • 5定义截面
  • 6指定截面
  • 7设定边界条件与负载
  • 8设定工况并导入对应的负载与约束
  • 9执行求解

Optimization拓扑优化:

  • 1建立设计变量(design variables)
  • 2建立响应(optimization response)
  • 3建立响应约束(optimization dconstraint)
  • 4建立目标函数(objective)
  • 5执行求解


形貌优化:

导入外部模型:import geometry

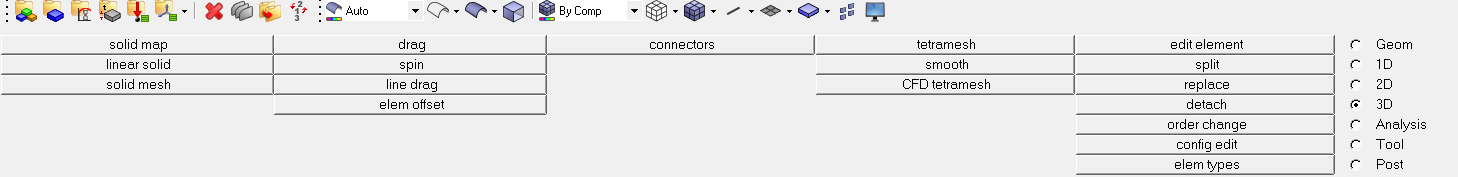

网格划分(实体):

3D → solidmap → one volume


网格删除:tool delete、框选删除部分、delete entity


定义材料


Type:材料类型 → card image:材料性质 → Create\\edit 创建并编辑材料属性

Update:修改。在其他模块也用相同方式修改

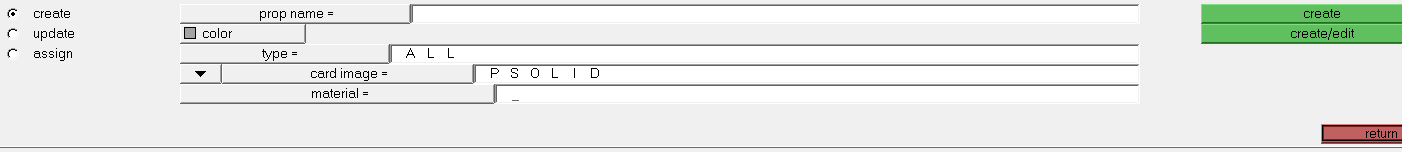

定义截面:



Card image:截面类型(实体、壳体。。。)→ material:选择之前定义的材料 → create创建

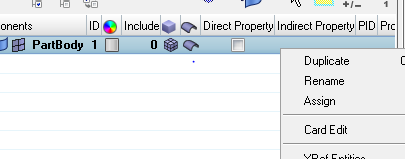

指定截面:


选择partbody 1 右键点击Assign 选择之前建立的截面


设定边界条件

建立载荷集合器


右键 create → load collector


在load collector下设置约束或负载,有一个以上load collector时,对要使用的那个load collector 右击选择make current

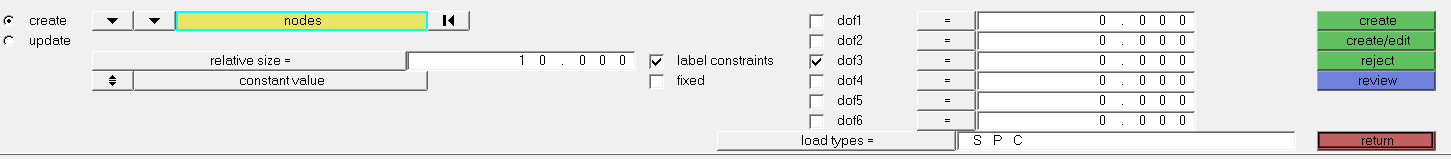

设定约束:analysis constraint


点nodes选择约束位置,约束位置可以是nodes以外的选择方式

Relative size:显示大小

Dof1至dof3 为x、y、z方向的平移,dof4至dof6为x、y、z方向的转动

create创建


右击另一个load collector选择make current

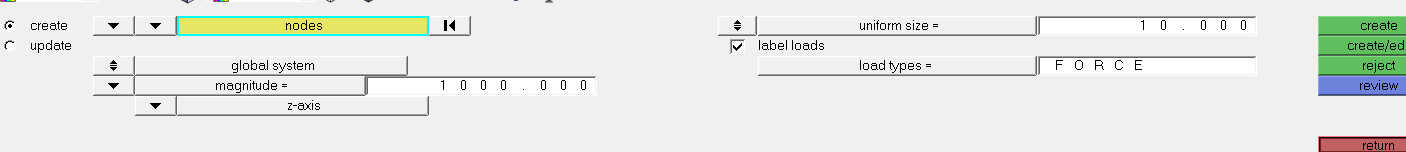

设定载荷:analysis force(集中力)


Magnitude: 值大小与正反方向 → Z-axis:沿z轴方向→ create创建

Uniform size:显示大小


设定工况并导入对应的负载与约束

设定工况:analysis loadsteps


SPC:约束,点击“=”后面空白处选择之前建立的约束载荷集合器

Load:负载,点击“=”后面空白处选择之前建立的负载载荷集合器

Type选择工况类型(线性静力、频率模态。。。。。。)

create创建

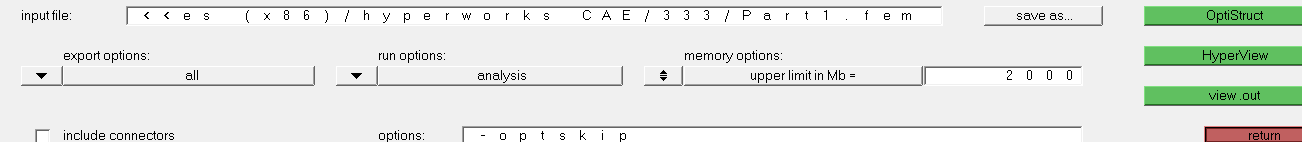

执行求解

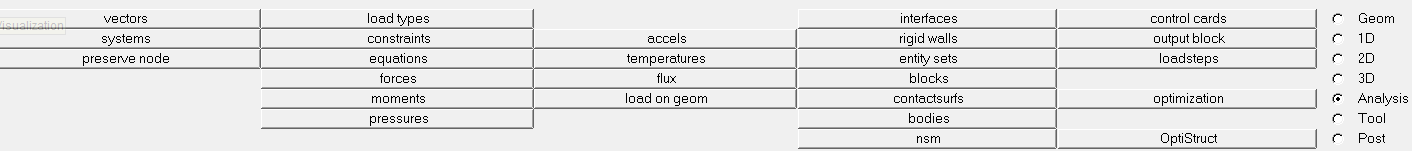

Analysis → optistruct

Run option为analysis

optistruct求解


Optimization拓扑优化

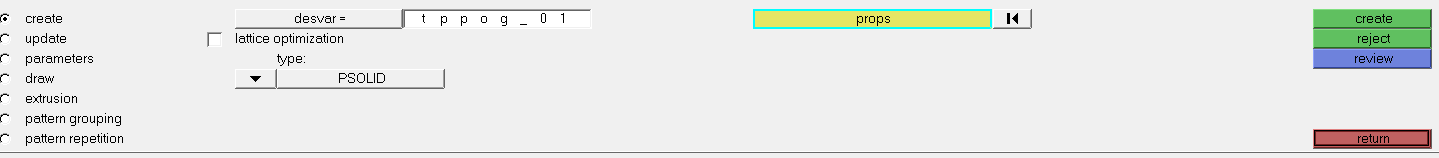

建立设计变量

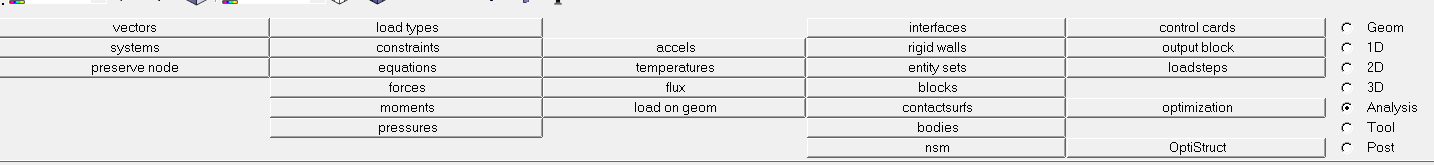

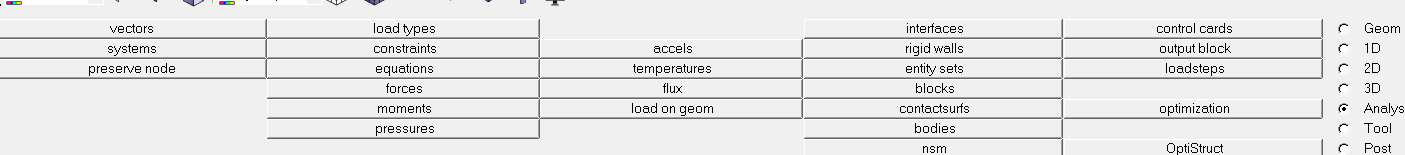

Analysis → optimization → topology

Type:变量类型(实体单元、壳单元。。。。。。) → 点击props选择要优化的部件 → create

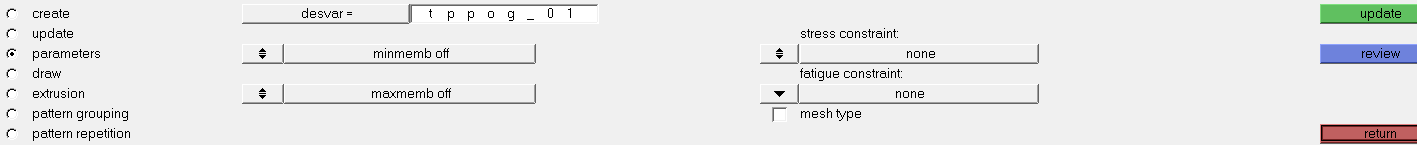

参数parameter(可以不设置)

Desver 应与相应的设计变量同名

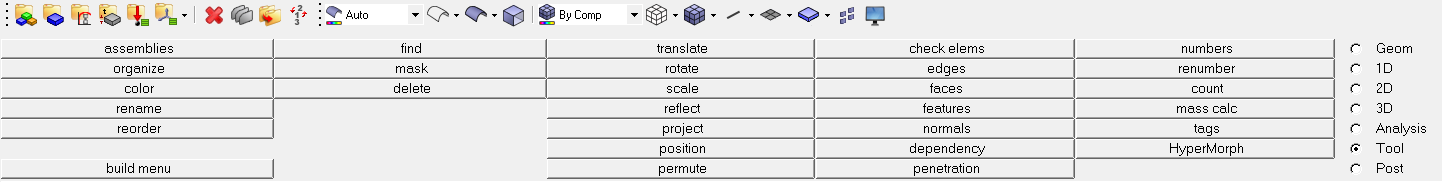

Minmemb 最小壁厚,一般为单元尺寸3倍(按F4 可测量节点间的距离)

Maxmemb 最大壁厚,至少为最小壁厚的2倍

Stress constraint 应力值约束

Fatigue constraint 疲劳值约束


Draw 拔模方向(可以不设置)

由点anchor node 指向点first node的向量方向为拔模方向

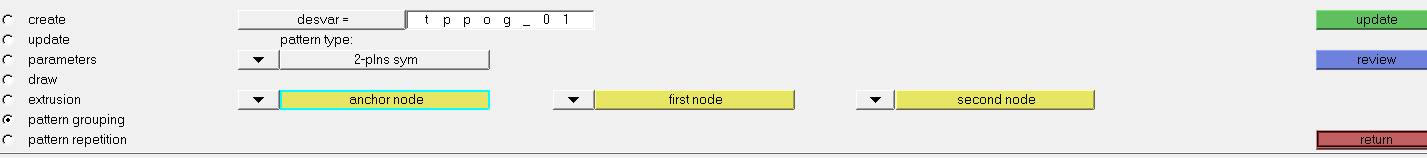

Pattern grouping设定优化时的对称平面(可以不设置)


1-plns sym:两个点确定对称平面,由点anchor node 指向点first node的向量为对称平面的法向量,对称平面过点anchor node

2-plns sym:三个点确定对称平面,由点anchor node 指向点first node的向量为投影平面的法向量,投影平面过点anchor node。点second node在投影平面的投影为点node1,由点anchor node 指向点node1的向量为对称平面的法向量,对称平面过点anchor node

建立响应

Analysis → optimization → response

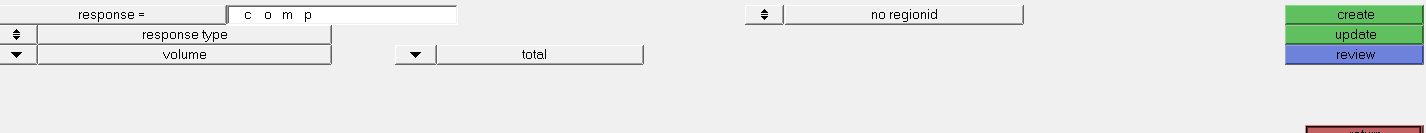

建立体积响应

响应类型选择volume → create

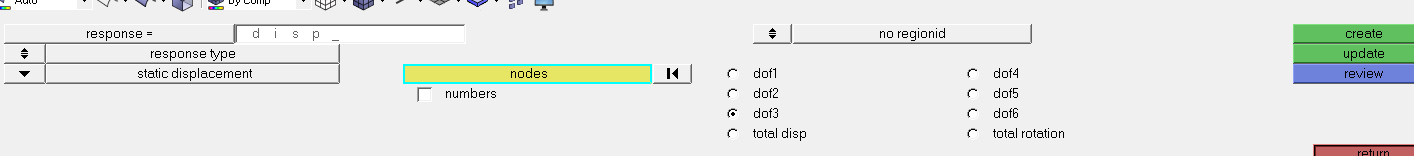

建立位移响应

响应类型选择static displacement → 选择响应的点node → 选择位移方向dof1、2、3...

Create

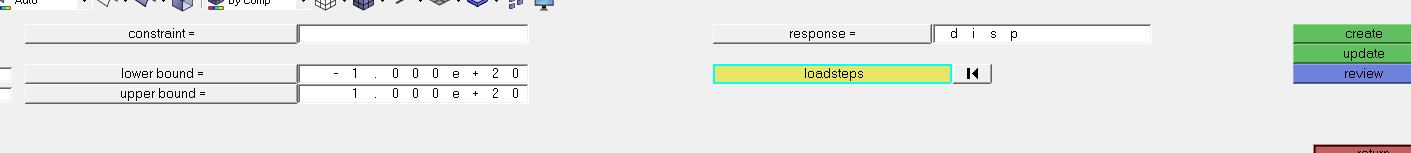

建立响应约束

Analysis → optimization → dconstraint

选择response=位移响应disp

Lower bound为下边界,响应值 x>

Upper bound为上边界,响应值x<

点loadsteps 选择之前分析所建立的工况

Create

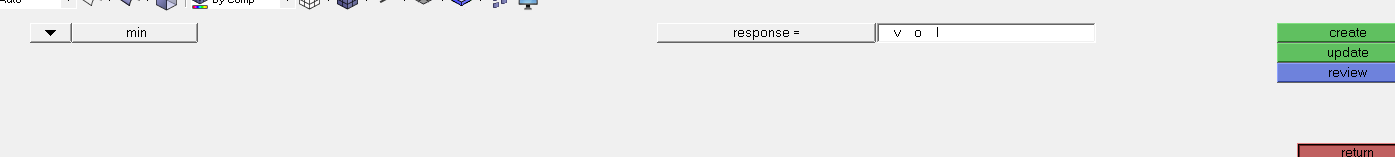

建立目标函数

Analysis → optimization → objective

Response选择vol

类型选择min最小值

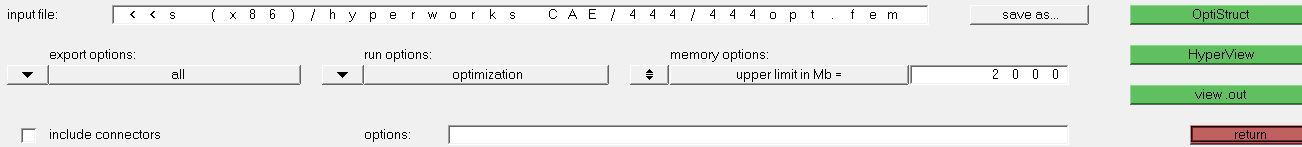

优化求解

Analysis → optistruct

Run option为optimization

Optistruct
